צינור פלדה לבנייה עם אוגן

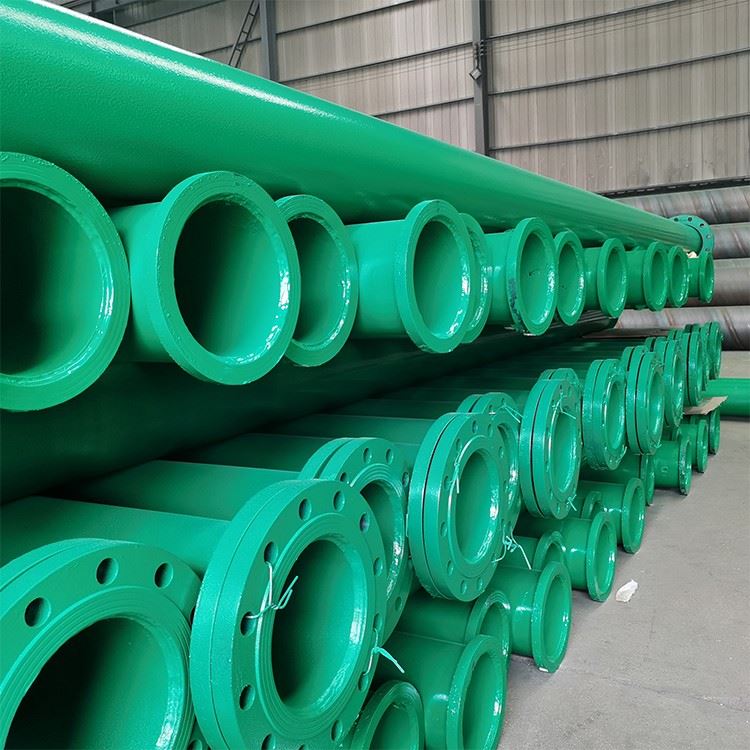

צינור פלדה לבנייה עם אוגןהוא רכיב מיוחד לטיפול מבני ונוזל- המורכב מצינור פלדה מפחמן, נירוסטה או מגולוון עם חישוקי פלדה עגולים (אוגנים) מרותכים לצמיתות לאחד או לשני הקצוות. אוגנים אלו קדחו במדויק-עם חורי ברגים סטנדרטיים (לפיASME B16.5, EN 1092-1, או DINסטנדרטים) כדי לאפשר חיבור מכני מאובטח, בריח-ו-אגוז בין חלקי צינור, שסתומים או ציוד.
בניגוד למפרקים מרותכים קבועים, צינורות אוגנים מספקים קשיחות מבנית גבוהה תוך שהם מאפשרים הרכבה מהירה ופירוק לא-הרסני, מה שהופך אותם לחיוניים עבור רשתות מים בלחץ גבוה-, מערכות HVAC בבניינים-גבוהים, ותמיכות מבניות או יציאות כבדות{{3} בגשרים.
צינור מפרק מאוגןטבלת מפרט
| פָּרִיט | פרטים |
| תֶקֶן | ASTM A53, A106, API 5L, EN 10219, AS/NZS 1163 |
| תקן אוגן | ASME B16.5, DIN 2576, EN 1092-1, BS 4504 |
| קוטר חיצוני (OD) | 1/2 אינץ' – 60 אינץ' (21.3 מ"מ – 1524 מ"מ) |
| עובי קיר | Sch 10, Sch 40 (STD), Sch 80 (XS), Sch 160 |
| דירוג לחץ | Class 150, 300, 600 / PN6, PN10, PN16, PN25, PN40 |
| סוגי אוגן | החלקה-על (SO), צוואר ריתוך (WN), אוגן לוח (PL), עיוור (BL) |
| שִׁכבָה | מגולוון חם-, צבע שחור, ציפוי אפוקסי, FBE |
שיטת חיבור של צינור אוגן
צינורות אוגן משתמשים בשיטת חיבור "סנדוויץ'" מכנית שאינה דורשת ריתוך- באתר:
מַעֲרָך:שני קצוות צינור מאוגנים מחוברים זה לזה, ומבטיחים שחורי הברגים מיושרים בצורה מושלמת.
איטום (אטם):אטם (עשוי מגומי, EPDM, PTFE או מתכת כרוכה בספירלה) ממוקם בין שני פני האוגן כדי ליצור איטום-עמיד בפני דליפה.
נְעִילָה:ברגים בעלי חוזק- גבוה מועברים דרך החורים ומהודקים עם אומים בתבנית כוכבים כדי להבטיח חלוקת לחץ אחידה.
פירוק:ניתן לשבור את החיבור פשוט על ידי הסרת הברגים, מה שמאפשר תחזוקה או קונפיגורציה מחדש של פריסת הבנייה.
חומרים של צינור אוגן
מצע צינור:
פלדת פחמן:ASTM A106 Gr. B, ASTM A53 Gr. B, Q235B, Q355B (הנפוץ ביותר לשימוש מבני).
נירוסטה:SS304/304L, SS316/316L (לסביבות קורוזיביות).
פלדה מגולוונת:מגולוון מראש-או חם-מגולוון למניעת חלודה.
חומר אוגן:
פלדה מזויפת:ASTM A105 (תקן למערכות לחץ מפלדת פחמן).
נירוסטה:ASTM A182 F304/F316.
פלדת לוח:לוח פלדת פחמן ליישומים מבניים-נמוכים.
יישומים
תשתית לבנייה-בגובה:מערכות ספרינקלרים לכיבוי אש, קווי מים מצוננים עבור HVAC וערימות ניקוז אנכיות.
תמיכה מבנית וערימה:משמש כעמודים מבניים או תומכים זמניים בבניית גשרים ורכבת תחתית שבהם יש לחבר חלקים יחדיו.
מערכות מים עירוניות:קווי הולכת מים בקוטר גדול ומתקנים לטיפול בשפכים.
צנרת בנייה זמנית:קווי אספקת מים ואוויר באתרי בנייה-בקנה מידה גדול שיש להזיז או לעשות בהם שימוש חוזר.
קירור תעשייתי:רשתות צנרת למפעלים ותחנות כוח.
תכונות
קלות תחזוקה:מאפשר הסרה של חלקי צינור ספציפיים לניקוי או בדיקה מבלי לחתוך את הצינור.
קשיחות מבנית גבוהה:האוגן פועל כצווארון מחוזק, המספק חוזק נוסף במפרק נגד כיפוף ורעידות.
אין-ריתוך באתר:אידיאלי עבור "עבודה חמה- אסורה" או אתרים שבהם רתכים מיומנים אינם זמינים, מה שמאיץ משמעותית את ההתקנה.
מניעת דליפות מעולה:בשילוב עם האטם והמומנט הנכונים, חיבורי אוגן הם אמינים ביותר להעברת נוזלים בלחץ גבוה-.
עמידות בפני קורוזיה:רוב צינורות אוגן הבנייה הם מגולוון חם-(HDG), המציעים הגנה מעולה מפני אדמה ולחות אטמוספרית.
מפעל צינורות מפרקים מאוגנים GNEE
ציוד לבדיקת צינורות מפרקים מאוגנים של GNEE
תעודת GNEE Flanged Joint Pipe
שאלות נפוצות
האם ניתן להשתמש בצינורות אוגן מתחת לאדמה?
כן, ניתן להשתמש בצינורות אוגן מתחת לאדמה, אך הם דורשים אמצעי זהירות ספציפיים:
הגנה מפני קורוזיה:מכיוון שברגים ואומים רגישים מאוד לקורוזיה באדמה, יש להגן על המפרק באמצעותקלטת פטרולאטום (דנסו טייפ), ציפוי אפוקסי, או-שרוולי כיווץ-כבדים בחום-.
גישה לתחזוקה:הם משמשים לרוב בבורות שסתומים או בורות ביובשבו המפרק נשאר נגיש לבדיקה והידוק.
יציבות קרקע:בניגוד למפרקים מרותכים או גמישים, מפרקי אוגן הם קשיחים. הם מתאימים ביותר לקרקע יציבה, שכן התיישבות קרקע משמעותית עלולה להפעיל לחץ קיצוני על הברגים ולהוביל לדליפות.
מהי איכות הריתוך בין הצינור לאוגן?
אנו מנצליםריתוך חד-דו צדדי מלא-כדי להבטיח שכוח המפרק עולה על גוף הצינור. לפי בקשה, אנו מספקיםבדיקות לא-הרסניות (NDT)כְּגוֹןבדיקת חלקיקים מגנטיים (MPI)אוֹבדיקת אולטרסאונד (UT), יחד עם מפרטי הליך ריתוך (WPS).
איך מגנים על הצינור והאוגן מפני קורוזיה?
אנו מציעים מספר שיטות הגנה:
גלוון חם-(HDG):לפי ASTM A123, מספק שכבת אבץ של 85μm+ למשך 30-50 שנות חיי שירות.
ציפוי אפוקסי/FBE:אידיאלי להולכת מים וביוב.
הגנה מכנית:כל פני האוגן מצופים בשמן נגד-חלודה ומצוידים במכסי קצה מפלסטיקכדי למנוע נזק פני השטח במהלך ההעברה.
