צינור חריץ

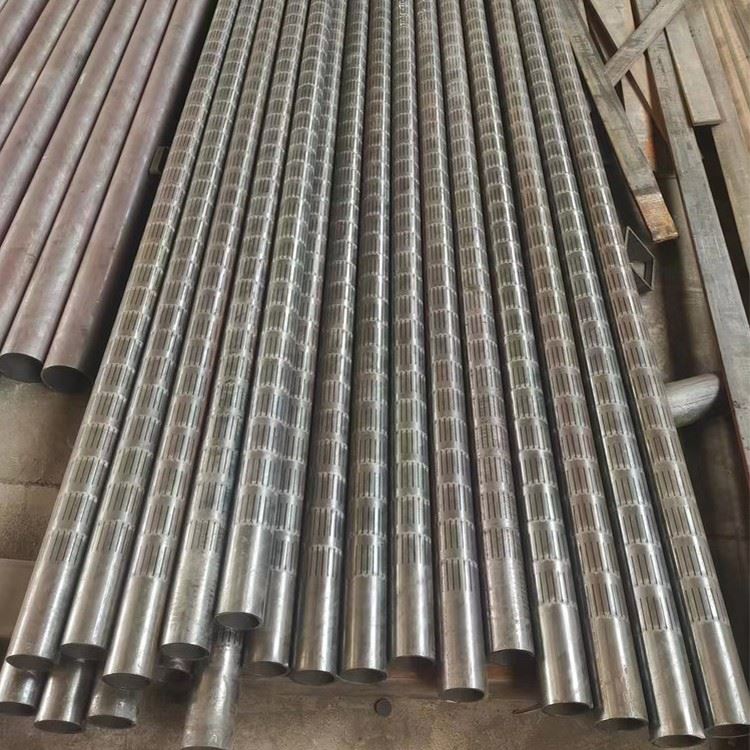

צינור מחורץהוא צינור פלדה עם פתחים חתוכים מדויקים- המפוזרים לאורך גוף הצינור כדי לאפשר זרימת נוזלים מבוקרת תוך מניעת כניסת מוצקים לא רצויים למערכת. הוא נמצא בשימוש נרחב בבארות מים, מערכות ניקוז, ציוד סינון, פרויקטי הסרת מים ויישומי נפט וגז נבחרים.
בניגוד לצינורות סטנדרטיים, צינורות מחורצים מתוכננים לפי דרישות זרימה ספציפיות. ניתן להתאים את רוחב החריץ, תבנית החריץ, יחס השטח הפתוח וחומר צינור הבסיס כדי להשיג את ביצועי הסינון והחוזק המבני הרצויים.
עם ניסיון רב בייצוא המשרת קונים תעשייתיים גלובליים, אנו מספקים צינורות מחורצים המיוצרים לפי שרטוטי לקוחות או מפרטי פרויקט, ומסייעים לקבלני EPC, מפיצים ומשתמשי קצה להפחית את עלויות התחזוקה ולשפר את יעילות המערכת.
אבטח את לוח ההשלמות שלך - נעל את תעריפי הסיטונאי עבור ספינות מחורצות API עכשיו.
טבלת מפרט צינור חריץ
פרמטרים אלו מגדירים את יכולת הסינון ואת השלמות המבנית של הצינור.
| פָּרָמֶטֶר | טווח משותף |
| רוחב חריץ (רשת) | 0.15 מ"מ - 4.0 מ"מ (0.006 אינץ' - 0.160 אינץ') |
| אורך חריץ | 50 מ"מ – 100 מ"מ (2 אינץ' – 4 אינץ' |
| פרופיל חריץ | ישר או אבן מפתח (טרפז) |
| תבנית חריץ | מדורגת או מקבילה |
| שטח פתוח | 2% - 6% (בהתאם לדרישות חוזק הצינור) |
| תקן ייצור | API 5CT, API 5L |
| סיווג אורך | R1 (4.8-7.6m), R2 (7.6-10.4m), R3 (>10.4m) |
תקני צינור בסיס זמינים
החלק המחורץ מעובד מצינורות בסיס מוסמכים. בהתאם לדרישות הפרויקט, ניתן לספק את התקנים הבאים:
| סוג חומר | תקני צינור בסיס |
|---|---|
| פלדת פחמן | ASTM A53, ASTM A106, API 5L |
| נירוסטה | ASTM A312 |
| נירוסטה דופלקס | ASTM A790 |
| חומרים מותאמים אישית | לפי מפרט הלקוח |
פֶּתֶק:התקן הרלוונטי תלוי בחומר הבסיס שנבחר וביישום הסופי-.
טבלת מידות צינור מחורצים
צינורות מחורצים מיוצרים בדרך כלל באמצעות מעטפת API כצינור הבסיס. להלן מפרטי הקוטר החיצוני הנפוצים (OD).
| Base Pipe OD | ציונים נפוצים | רשת חריץ טיפוסית | תבנית חריץ |
| 2-⅜ אינץ' (60.3 מ"מ) | J55, N80 | 0.010" – 0.125" | מתנודד |
| 2-⅞ אינץ' (73.0 מ"מ) | J55, L80, P110 | 0.010" – 0.125" | מתנודד |
| 4-½ אינץ' (114.3 מ"מ) | J55, K55, N80 | 0.015" – 0.150" | מבודד / מקביל |
| 5-½ אינץ' (139.7 מ"מ) | J55, N80, P110 | 0.020" – 0.200" | דפוס מנוגד / כנופיות |
| 7 אינץ' (177.8 מ"מ) | J55, K55, N80 | 0.020" – 0.250" | מתנודד |
| 9-⅝ אינץ' (244.5 מ"מ) | J55, K55, N80 | 0.040" – 0.250" | מתנודד |
| 13-⅜ אינץ' (339.7 מ"מ) | J55, K55 | 0.060" – 0.250" | מַקְבִּיל |
סוגי צינור מחורצים
לפי פרופיל משבצת:
חריצים ישרים:הרוחב אחיד מהחוץ לפנים. חסכוני ביותר-, מתאים לסביבות חול גס.
חריצים בצורת אבן מפתח/-V:רחב יותר מבפנים מאשר מבחוץ; כולל מאפייני-ניקוי עצמי כדי למנוע סתימה.
לפי תבנית חריץ:
דפוס מדורג:חריצים מוסטים על פני שורות סמוכות. זהו ההכי מומלץדפוס לשמירה על חוזק צינור מרבי.
דפוס מקביל:חריצים מיושרים בשורות אורך; פשוט יותר לייצור.
דפוס כנופיות:חריצים מקובצים בקבוצות לאורך גוף הצינור.
תכונות של צינור חריץ
חוזק מכני גבוה:מכיוון שחריצים נחתכים לגוף צינור מוצק, הצינור שומר על מרבית יכולת המתיחה, הדחיסה והפיתול המקורית שלו.
דיוק לייזר:חיתוך לייזר CNC מבטיח קצוות חלקים, ללא כתמים וסובלנות ממדי מינימלית (±0.05 מ"מ).
עיצוב עצמי-לניקוי:פרופיל החריץ של Keystone (טרפז) מונע מגרגרי חול להיצמד, ומפחית את הסיכון לסתימה.
עלות-יעילות:בהשוואה למסכים עטופים בכבלים-, עלות הייצור נמוכה משמעותית, מה שהופך אותו לבחירה חסכונית לשימוש-בקנה מידה גדול.
התאמה אישית:ניתן להתאים את רוחב החריץ, אורך וצפיפות הדפוס בהתבסס על התפלגות גודל החלקיקים של חול היווצרות.
יישומים של צינור חריץ
בקרת חול נפט וגז:משמש בבורות ייצור-נמוכים או בינוניים-כדי למנוע מחול היווצרות נזק למשאבות למטה.
השלמת באר אופקית:בשל החוזק המכני הגבוה שלו, הוא אידיאלי לפריסה בקטעי באר אופקיים -ארוכי טווח.
שאיבת באר מים:משמש כמסנן בפרויקטים של מי תהום כדי להבטיח שהמשאבות לא יישחקו על ידי חול וחצץ.
פיתוח גיאותרמי:מסנן זיהומים וחלקיקי סלע מנוזלים-בטמפרטורה גבוהה בבארות גיאותרמיות.
התאוששות תרמית (SAGD):מסוגל לעמוד בסביבות סינון נוזלים-גבוהות וב-לחץ גבוה.
תהליך ייצור צינור חריץ
- אימות חומר גלם.
- בדיקת מימד של צינור בסיס.
- חיתוך חריץ מדויק לפי שרטוטים מאושרים.
- פירוק וגימור פני השטח.
- אימות מימד.
- בדיקה סופית ותיעוד.
- אריזה ומשלוח.
אבטחת איכות ובדיקה של צינור חריץ
עקביות איכות היא קריטית עבור ביצועי הסינון וחיי השירות.
יכולות הבדיקה שלנו עשויות לכלול:
- אימות תעודת חומר גלם.
- ניתוח הרכב כימי.
- בדיקת מימד.
- מדידת רוחב ומרווח חריץ.
- בדיקה חזותית.
- זיהוי חומר חיובי (PMI) בעת הצורך.
- בדיקות אולטרסאונד (UT) עבור פרויקטים ישימים.
- בדיקה הידרוסטטית כאשר צוין על ידי לקוחות.
- בדיקה- של צד שלישי על ידי SGS, BV, TÜV או סוכנויות מועמדות אחרות.
היקף הבדיקה יכול להיות מותאם אישית לפי מפרטי הפרויקט.
אריזה ומשלוח צינור חריץ
אריזת יצוא סטנדרטית
- חבילות פלדה עם רצועות הרמה.
- עטיפה עמידה למים.
- מארזי עץ לכמויות קטנות.
- סיים את ההגנה בעת הצורך.
תנאי משלוח
- EXW
- לְרַמוֹת
- CFR
- CIF
- DDP
זמן אספקה
גדלים סטנדרטיים נמסרים בדרך כלל בתוך2-4 שבועות, בעוד מוצרים מותאמים אישית תלויים בתצורת חריץ, כמות ודרישות בדיקה.
למה לעבוד איתנו?
אנחנו מבינים שקונים בחו"ל לא רק רוכשים צינורות-הם מנהלים לוחות זמנים של פרויקטים, סיכוני איכות ועלויות רכש.
הצוות שלנו תומך בלקוחות באמצעות:
- ייעוץ טכני לפני ההזמנה.
- המלצות לבחירת חומרים.
- סקירת שרטוט והערכת יכולת ייצור.
- תיאום בדיקה.
- הכנת תיעוד ייצוא.
- תמיכה לוגיסטית גלובלית.
- רספונסיבי לאחר-שירות לאחר המכירה.
גישה זו סייעה למפיצים, קבלני EPC, חברות קידוחים ומשתמשי קצה תעשייתיים להשיג צינורות מחורצים בביטחון רב יותר ובסיכון רכש מופחת.
מפעל צינורות חריצים
ציוד לבדיקת צינור חריץ
תעודת צינור חריץ
שאלות נפוצות
אילו בדיקות מבוצעות על צינור חריץ כדי להבטיח איכות?
מסכים מחורצים חייבים לעבור את בדיקות האיכות העיקריות הבאות לפני השחרור וההתקנה במפעל כדי להבטיח ביצועים אמינים:
בדיקה אנדוסקופית במעגל סגור: בדוק את האחידות של החריצים, ובדוק אם אין כתמים, סתימות או סדקים.
בדיקת מימד וסובלנות: ודא שרוחב החריצים, המרווחים וממדים אחרים עומדים במפרטי העיצוב, עם סובלנות שנשלטת בדרך כלל בתוך ±0.05 מ"מ.
בדיקת לחץ: ודא את תקינות האיטום של הצינור ועמידות בפני נזק בלחץ גבוה.
בדיקת חומרים: אשר את תאימות החומר באמצעות ניתוח מטאלוגרפי, קשיות והרכב, תוך הבטחת חוזק ועמידות בפני קורוזיה מספקת.
בדיקת ציפוי נגד קורוזיה-: השתמש בגלאי ניצוץ חשמלי כדי להעריך את שלמות הציפוי ולמנוע חורים או נזקים.
מהן הצורות והדוגמאות השונות של חריצים בצינור חריץ?
צורת החריצים והסידור של מסכים מחורצים מותאמים אישית בהתאם לדרישות ההנדסיות כדי לאזן בין חדירות נוזל וחוזק מבני.
צורות נפוצות:
חריץ מלבני: הנפוץ ביותר, מספק הדרת חול טוב ושטח זרימה גדול.
חריץ טרפז: צר יותר מבפנים ורחב יותר מבחוץ, או להיפך, פחות נוטה לסתימה, מתאים לסביבות עם תוכן-של-חול גבוה.
חריץ בצורת -V: מנחה התכנסות נוזלים, משפר את יעילות הזרימה בבארות אופקיות.
חריץ סליל: מקדם סיבוב נוזלים, משפר את יציבות בקרת החול.
סידורים נפוצים:
מקביל צירי: מופץ באופן ליניארי לאורך ציר הצינור, מתאים לבארות אנכיות, עלות נמוכה.
סידור ספירלה: מופץ בתבנית סלילנית, מבטיח פיזור מתח אחיד, מתאים לבארות אופקיות וסטיות מאוד.
סידור מדורג: מספר שורות מקוזזות זו מזו, מונע ריכוז מתח, משפר את חוזק הלחיצה.
