מה ההבדל בין צינור למעטפת

בתעשיית הנפט והגז,מַעֲטֶפֶתוצִנוּרהם שני סוגי צינורות פלדה (הנקראים ביחד Oil Country Tubular Goods, או OCTG), אך הם משרתים תפקידים שונים מאוד.

הדרך הפשוטה ביותר לחשוב על זה היא:מעטפת היא הקיר המבני של הבאר, בעוד שהצינור הוא ה"קש" המשמש לשאיבת השמן.

לא בטוח איזה כיתה או חיבור מתאים לסביבה שלך?התייעצו עם המהנדסים שלנו לקבלת המלצה מותאמת אישית.

מטרה ראשית

מַעֲטֶפֶת:תפקידו לספק שלמות מבנית לקידוח. הוא מונע מהסלע והאדמה שמסביב להתחמק, ​​מגן על מי התהום מפני זיהום ומבודד אזורים גיאולוגיים שונים זה מזה.

צִנוּר:תפקידו לשמש כצינור שדרכו מופק נפט או גז מהמאגר אל פני השטח. זהו הצינור שהנוזלים למעשה זורמים דרכו.

התקנה וקביעות

מעטפת (קבוע):ברגע שהמעטפת יורדת לתוך הבאר, זה בדרך כללצמנט במקומו. זה חלק קבוע מהבאר וכמעט אף פעם לא מוסר אותו.

צינורות (ניתנים להסרה):הצינור אינו מוצק. הוא "תלוי" מראש הבאר ובדרך כלל אטום בתחתיתו באמצעות מכשיר הנקרא "אורז". מכיוון שהוא אינו מוצק, ניתן לשלוף אותו ולהחליף אותו אם הוא נהרס, נסתם, או אם הבאר זקוקה ל-"workover" (תחזוקה).

גודל (קוטר)

מארז (גדול):מכיוון שהוא מרפד את הקידוח, למארז קוטר גדול יותר. גדלים סטנדרטיים נעים מ4-1/2 אינץ' עד 20 אינץ'(או יותר עבור צינור מוליך).

צינורות (קטנים):צינורות מתאימים בתוך המעטפת, כך שהוא הרבה יותר קטן. גדלים סטנדרטיים בדרך כלל נעים בין2-3/8 אינץ' עד 4-1/2 אינץ'.

דרישות מכניות

מַעֲטֶפֶת:חייב להיות מתוכנן לעמוד גבוהלחץ חיצוני(התמוטטות) מהסלע שמסביב ומשקל חוט הצינור הארוך (מתח).

צִנוּר:חייב להיות מתוכנן לעמודלחץ פנימי(פרץ) מהנפט/גז הזורם ועליו להיות עמיד בפני קורוזיה ובלאי הנגרמים מהנוזלים הנעים.

כמות בבאר

מַעֲטֶפֶת:לבאר עמוקה יהיו שכבות מרובות של מעטפת (כמו טלסקופ) הנקראות מוליך, משטח, מעטפת ביניים ומעטפת ייצור.

צִנוּר:לרוב הבארות יש רק מחרוזת אחת של צינורות בתוך מעטפת הייצור הסופי.

טבלת סיכום השוואה

מפעל API 5CT מארז וצינורות

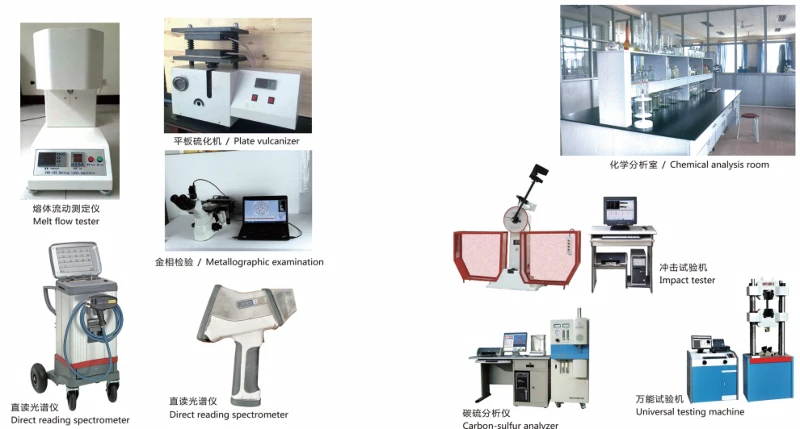

ציוד לבדיקת צינורות באר נפט API 5CT

שאלות נפוצות

באיזה חומר משתמשים למעטפת צינורות?

צינורות מעטפת עשויים בעיקרפחמן או פלדה מסגסוגת חוזק- גבוה, מיוצר כדי לפגושAPI 5CTמפרטים.

בחירת החומר הספציפית תלויה בדרישות הבאר:

פלדת פחמן:משמש עבור בארות סטנדרטיות לא-קורוזיביות (למשל, דרגות J55,K55).

סגסוגת פלדה:מכיל אלמנטים כמו כרום, מוליבדן או מנגן לחוזק גבוה יותר (למשל, דרגות N80, P110).

סגסוגות עמידות בפני קורוזיה{{0}(CRA):משמש לבארות "חמוצות" או מאכלות מאוד; אלה כוללים פלדות אל חלד, סגסוגות-כבדות של Chrome (13Cr), או סגסוגות מבוססות- ניקל לעמידה בפני קורוזיה של H2S ו-CO2.

מה חזק יותר, צינור או צינור?

אף אחד מהם אינו "חזק" יותר מטבעו; הם מיועדים למטרות שונותוחוזקם תלוי בכיתה פלדהועובי דופןנִבחָר.

צינור מארז:בדרך כלל יש אקוטר גדול יותרוקירות עבים יותרכי תפקידו הוא לתמוך בכל מבנה הבאר ולהתנגד ללחץ קרקע חיצוני עצום. במובן זה, יש לו חוזק "סה"כ גבוה יותר.

צִנוּר:יש אקוטר קטן יותראבל הוא עשוי לעתים קרובות מןאותן ציוני פלדה חוזק- גבוהכמארז (כמו P110). כוחו מתמקד בעמידה בפני לחצי ייצור פנימיים גבוהים ובמתח של משקלו.
