צינורות ב-PSL1 כוללים דרגות A, B, X42, X46, X52, X56, X60, X65 ו-X70. ביניהם, API 5L B, API 5L X42 ו-API 5L X52 הם הנפוצים ביותר בגלל
API 5L B כיתה הוא חומר צינור קו שנמצא בשימוש נרחב בתעשייה. יש לו את היכולת המדהימה ליצור איזון בין תכונות מכניות לבין עלות-יעילות. כשמדובר בהובלת גז טבעי, נפט גולמי ומוצרי נפט בסביבות הפעלה שונות, כיתה זו מתאימה מאוד. צינור קו דרגה B הוא די תכליתי, והוא נראה לעתים קרובות בפרויקטים של צינורות יבשתיים.
API 5L X42 כיתה הוא חומר צינור קו עם חוזק גבוה יותר. התכונות המכניות שלו משופרות, למשל, חוזק המתיחה וחוזק התנובה מוגבר. ביישומים שבהם מערכת הצינורות צריכה להתמודד עם לחצים גבוהים יותר, טמפרטורות או סביבות קורוזיביות יותר, דרג זה נבחר לעתים קרובות. צינור הקו בדרגת X42 משמש בדרך כלל להובלת גז טבעי, נפט גולמי ומוצרי נפט מזוקקים.
API 5L X52 grade הוא חומר צינור קו בעל ביצועים גבוהים המיועד להתמודד עם הובלת נפט וגז בתנאי לחץ גבוה וטמפרטורה גבוהה. צינורות אלה מיוצרים תוך התמקדות חזקה בקשיחות ועמידות בפני פגיעות, במיוחד עבור שירות חמוץ ויישומים תובעניים אחרים. צינור קו כיתה X52 משמש לעתים קרובות בפרויקטים הדורשים ביצועים ואמינות מוגברים.
השוואה בין ציונים נפוצים ב-API 5L PSL1
|
צִיוּן |
חוזק תשואה מינימלי (MPa) |
חוזק מתיחה מינימלי (MPa) |
יישומים אופייניים |
|
כיתה ב' |
315 |
455 |
הובלת גז טבעי, נפט גולמי ומוצרי נפט |
|
כיתה X42 |
290 |
415 |
הובלת גז טבעי, נפט גולמי ומוצרים מזוקקים בסביבות בלחץ בינוני |
|
כיתה X52 |
360 |
500 |
הובלת גז טבעי ונפט גולמי בלחץ גבוה ובטמפרטורה גבוהה |

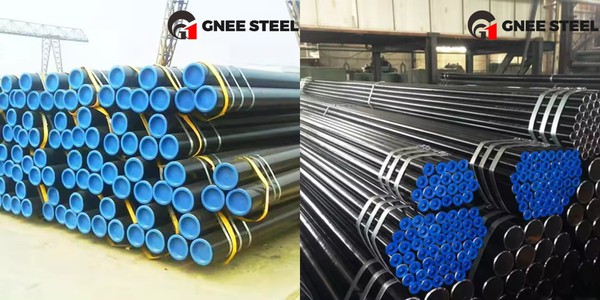

API 5L PSL1 X52 צינור פלדת פחמן
