בעולם הקידוח,צווארוני מקדחהוצינור קידוח במשקל כבד (HWDP) שניהם רכיבים כבדים המשמשים בתחתית מחרוזת המקדחה, אך הם משרתים מטרות הנדסיות שונות.
צריך משקל בלי הקשיחות?חקור את המלאי שלנו של-HWDP ספירלה בעלת חוזק גבוה.
מהו קולר מקדחה?
A קולר מקדחההוא החלק הכבד והקשיח ביותר של מחרוזת המקדחה. זהו גליל פלדה עבה- וכבד הממוקם בתחתית המכלול, ישירות מעל הקצה.
פונקציה ראשית:לספקמשקל על סיביות (WOB). משקלו העצום משתמש בכוח הכבידה כדי לדחוף את הקצה לתוך הסלע. זה גם שומר את שאר מחרוזת המקדחה בפניםמֶתַחכדי למנוע מצינור הקידוח הדק יותר להתכווץ.
לְעַצֵב:בדרך כלל מדובר בחתיכה אחת ומוצקה של פלדת סגסוגת עם חור קטן משועמם במרכזה. יש לו קוטר חיצוני אחיד (OD) מקצה לקצה.
סוגים:חלקלק (משטח חלק) או ספירלה (מחורץ כדי למנוע "הידבקות דיפרנציאלית" בקידוח הבאר).
מהו Heavy Weight Drill Pipe (HWDP)?
HWDPהוא כלי מעבר. זהו צינור עבה-דפנות שיושב בין צינור הקידוח הגמיש לצווארוני המקדחה הקשיחים.
פונקציה ראשית:לפעול בתור אאזור חיץ/מעבר. זה מונע מצינור הקידוח הגמיש להישבר בנקודה שבה הוא פוגש את צווארוני המקדחה הנוקשים. בקידוח כיווני או אופקי, HWDP משמש לעתים קרובות במקום קולרים כדי לספק משקל מכיוון שהוא גמיש מספיק כדי להקיף עקומות.
לְעַצֵב:זה נראה כמו צינור מקדחה רגיל אבל עם קירות עבים הרבה יותר. המאפיין המובהק ביותר שלו הוא אכרית לבישה מרכזית("בליטה" מוגבהת באמצע הצינור) המגנה על גוף הצינור מפני שחיקה ומוסיפה קשיחות.
סוגים:אינטגרלי (מקשה אחת) או מרותך.
הבדלים: צווארון מקדחה לעומת HWDP
| תכונה | קולר מקדחה | צינור קידוח במשקל כבד (HWDP) |
| מַצָב | תחתית מאוד של המחרוזת. | בין צינור מקדחה לצווארונים. |
| מִשׁקָל | הכי כבד(מקסימום WOB). | בינוני (WOB בינוני). |
| גְמִישׁוּת | קשיח/נוקשה(ללא כיפוף). | גָמִישׁ(יכול להתמודד עם קצת כיפוף). |
| תכונה ויזואלית | גליל אחיד (חלק או ספירלה). | יש אכרית לבישה מרכזית(מוגבה באמצע). |
| קֶשֶׁר | חוטים אינטגרליים (אותו OD כמו הגוף). | מפרקי כלים ארוכים (כמו צינור רגיל). |
| סיכון הידבקות | גבוה (אזור מגע גבוה). | נמוך (רפידה מרכזית מפחיתה מגע). |
| סוג באר ראשי | אנכי וולס. | בארות כיווניות ואופקיות. |
| תפקיד לחץ | מספק את הכוח כלפי מטה. | מפחית עייפות באזור המעבר. |

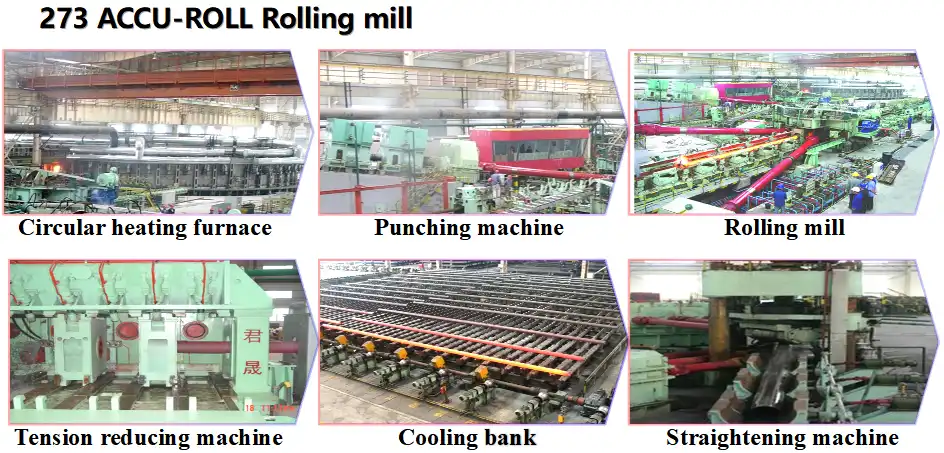

מפעל צינורות API 5DP

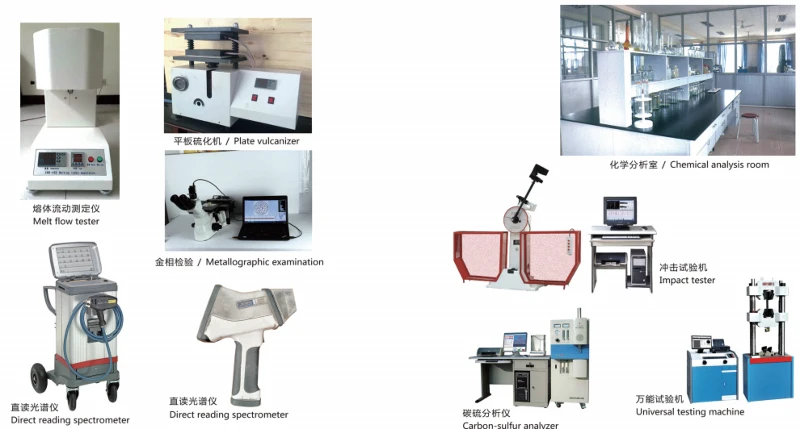

ציוד לבדיקת צינורות API 5DP
אישור צינור API 5DP
שאלות נפוצות
כמה כבדים צווארוני מקדחה?
משקל יחידת האורך של צווארוני מקדחה נע בדרך כלל בין 150 ל-360 ק"ג/מ"ר, תלוי בקוטר החיצוני, עובי הדופן והחומר שלהם. לפי נתונים נפוצים, קולרי מקדחה סטנדרטיים שוקלים כ-150-180 ק"ג/מ"ר למטר, בעוד שקולרי מקדחה גדולים יותר בגודל- או -בצפיפות גבוהה יותר (כגון אלו העשויים מסגסוגת פלדה 4330V) יכולים להגיע עד 300-360 ק"ג/מ"ר.
מה המטרה של צינור קידוח במשקל כבד?
התפקיד העיקרי של צינור מקדחה-כבד (HWDP) הוא למתן את השינוי החד בחתך-במחרוזת הקידוח בין צווארוני הקידוח וצינורות הקידוח הסטנדרטיים, ובכך להפחית את ריכוז המתח ולמנוע נזק לעייפות לצינור המקדחה. מותקן בין צינור הקידוח לצווארוני הקידוח כקטע מעבר, הוא מפיץ ביעילות את מתחי הכיפוף ומאריך את חיי השירות של מכלול הקידוח. בנוסף, משקל היחידה שלו נמצא ביניים בין זה של צינור הקידוח וקולרי הקידוח, מה שמאפשר לו להחליף חלקית את קולרי הקידוח, להפחית עומסי קרסים, ובבארות כיווניות להפחית את המומנט והגרר, ובכך לשפר את השליטה במסלול הקידוח.
