API 5L X52 PSL2 צינור קו הילוכים שמן
API 5L X52 PSL2 HFW/ERWהוא צינור פלדה מרותך-גבוה, שהונדס במיוחד עבור העברת נפט וגז בלחץ בינוני-עד-גבוה, עם חוזק תפוקה מינימלי של52,000 psi (360 MPa)וחוזק מתיחה הנע בין460 עד 760 MPa. מיוצר באמצעות תהליך-תדירות ריתוך גבוהה (HFW) במסגרת המחמיריםPSL2תקן איכות, הוא שומר על רמות נמוכות של טומאה כימית (S פחות או שווה ל0.015%, Pפחות או שווה ל0.025%) ומגבלה קפדנית של שווי פחמן (CEiiwפחות או שווה ל0.43) כדי להבטיח יכולת ריתוך שדה מעולה.
בנוסף, עליו לעבור בדיקות חובה של Charpy V-מבחן פגיעה-דורשות בדרך כלל אנרגיה ממוצעת שלגדול או שווה ל27J ב-0 מעלות-כדי למנוע שבר שביר בסביבות תובעניות. עם סובלנות מימדית מדויקת (כגון סובלנות OD של ±0.75%) ואימות של 100% באמצעות בדיקות הידרוסטטיות ואולטראסוניות שאינן-הרסניות, צינור זה מהווה פתרון מיינסטרים לתשתית אנרגיה מודרנית, המאזן ביעילות קיבולת לחץ גבוה, קשיחות-טמפרטורות נמוכות ומחיר{{6}.
ודא תאימות של 100% לתקני API 5L - בקש כעת תעודת בדיקת חומר לדוגמה (MTC).
צינור API 5L X52 PSL2 HFW/ERWטבלת מפרט
| פָּרִיט | פרטים |
| תֶקֶן | מפרט API 5L (ISO 3183) |
| צִיוּן | X52 (או L360) |
| רמת המוצר | PSL2 |
| מתאים ל | IPS-M-PI-190(4), NACE MR0175, ISO15156 |
| ייצור | HFW (High-Frequency Weld) / ERW (Electric Resistance Weld) |
| קוטר חיצוני (OD) | 2-3/8" עד 24" (טווח נפוץ עבור ERW) |
| עובי קיר (WT) | SCH 10 עד SCH 80 (בדרך כלל עד 12.7 מ"מ - 19.1 מ"מ) |
| מֶשֶׁך | SRL (6 מ'), DRL (12 מ'), או אורכים מותאמים אישית |
| סיום ההכנה | קצוות משופעים, אורך אקראי כפול (~12 מ'), פקקים |
| מצב אספקה | M (תרמו-מגולגל מכני) או N (נורמלי) |
צינור קו API 5L X52 PSL2 HFW/ERWהרכב כימי ודרישות מכניות (PSL2)
הרכב כימי (שבריר מסה%)
עבור PSL2, גבולות המקסימום מחמירים יותר כדי לשפר את יכולת הריתוך והקשיחות.
| צִיוּן | C (מקסימום) | סי (מקסימום) | Mn (מקסימום) | P (מקסימום) | S (מקסימום) | V/Nb/Ti (מקסימום) | CEiiw (מקסימום) |
| X52 PSL2 | 0.16% | 0.45% | 1.40% | 0.025% | 0.015% | צוין לפי mfr | 0.43 |
הערה: שווה ערך פחמן (CE) הוא חובה עבור PSL2 כדי להבטיח יכולת ריתוך בשטח.
דרישות מכניות
| צִיוּן | חוזק תפוקה Rt0.5 (MPa) | חוזק מתיחה Rm(MPa) | יחס תשואה (מקסימום) | הַאֲרָכָה |
| X52 PSL2 | 360 - 510 | 460 - 760 | 0.93 | לפי נוסחת API |
צינור API 5L X52 PSL2 HFW/ERWגדלים וסובלנות
| פָּרָמֶטֶר | סובלנות (PSL2) |
| קוטר חיצוני (OD) | גוף צינור: ±0.5%; קצה צינור: ±0.005D (מקסימום ±1.6 מ"מ) |
| עובי קיר (WT) |
+15%/−12.5%(עֲבוּרt פחות או שווה ל-5 מ"מ); +17.5%/−10% (עֲבוּרt גדול או שווה ל-15 מ"מ) |
| מחוץ-מ-עגולות | קצוות צינור: 0.015D (מקסימום 15 מ"מ) |
| יוֹשֶׁר |
פחות או שווה ל-0.2%באורך כולל |
| מִשׁקָל |
+10.0%/−3.5% |
צינור שמן API 5L X52 PSL2 HFW/ERWגימור פני השטח
כדי להגן מפני קורוזיה במהלך העברה ותפעול, קיימים מספר גימורים:
חָשׂוּף:ללא ציפוי, בדרך כלל משומן למניעת חלודה זמנית.
נעלם/ציור שחור:ציפוי טחנה סטנדרטי להגנה מפני חלודה אטמוספרית.
FBE (Fusion Bonded Epoxy):שכבה אחת או כפולה לעמידות מעולה בפני קורוזיה תת קרקעית.
3LPE (פוליאתילן תלת-שכבתי):הציפוי הנפוץ ביותר להעברת שמן/גז קבור.
3LPP (פוליפרופילן 3 שכבות):משמש לטמפרטורות עבודה גבוהות יותר.
בטנה פנימית:רירית נוזל אפוקסי להפחתת חיכוך ושיפור הזרימה (Flow coat).
API 5L X52 PSL2 HFW/ERW HIC Pipelineשיטות בדיקה
API 5L PSL2 דורש בדיקות קפדניות כדי להבטיח את תקינות התפר HFW/ERW וגוף הצינור:
בדיקה הידרוסטטית:כל צינור חייב להיבדק בלחץ הגורם ללחץ של לפחות 90% מחוזק התפוקה. אסור דליפות.
מבחן רידוד:עבור צינורות ERW/HFW, משטחים דגימה כדי לבדוק אם יש סדקים בתפר הריתוך ובפלדה.
בדיקות אולטרסאונד (UT):בדיקה של 100%-באורך מלא של תפר הריתוך.
בדיקות מתיחה וכפיפה מונחות:מאמת חוזק וגמישות.
מבחן השפעה של CVN:מאמת קשיחות (PSL2 בלבד).
DWT (בדיקת ירידה במשקל):עבור צינורות גדולים או שווה ל-OD 20" כדי להבטיח תכונות של מעצור סדק.

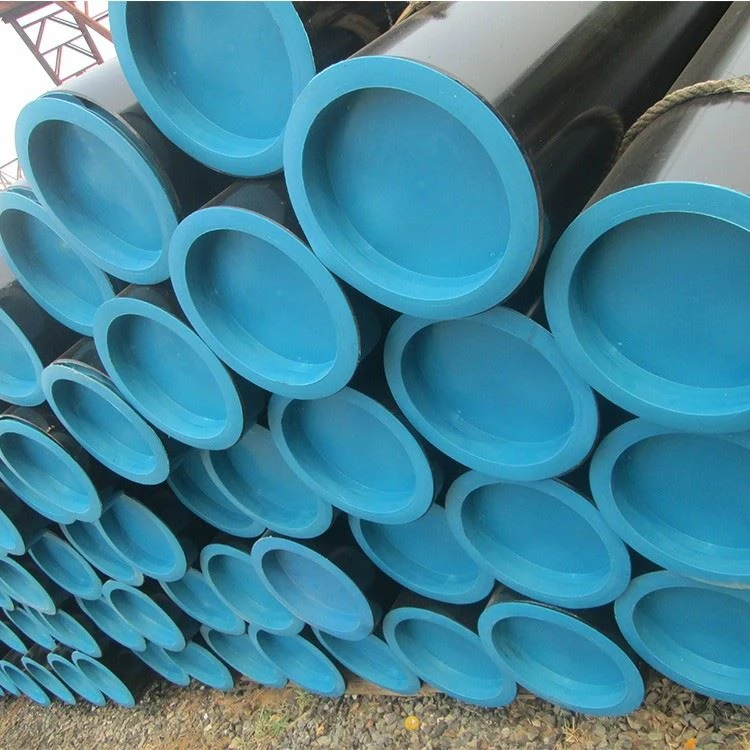

GNEE API 5L X52 PSL2 Oil Pipe Line Transmission Line Factory
ציוד לבדיקת צנרת של GNEE API 5L X52 PSL2
תעודת צינורות נפט וגז של GNEE API 5L X52 PSL2
שאלות נפוצות
מה המשמעות של PSL2 בצינור?
PSL2מייצגמפרט מוצר רמה 2. זהו תקן איכות גבוה ומחמיר יותר עבור צינורות קו API 5L.
במילים פשוטות, סימון PSL2 אומר שלצינור יש:
קשיחות חובה:הוא עבר בדיקות השפעה (חריץ צ'ארפי V-) כדי להבטיח שהוא לא ייסדק בלחץ גבוה או בטמפרטורות קרות.
כימיה מחמירה:יש לו מגבלות נמוכות יותר על זיהומים (כמו גופרית וזרחן) לריתוך וחוזק טובים יותר.
בדיקות משופרות:הוא עבר בדיקות קפדניות יותר ויש לו עקיבות מלאה ממפעל הפלדה ועד למוצר הסופי.
מה ההבדל בין צינור API 5L PSL1 ו- PSL2?
ההבדל העיקרי הוא זהPSL2הוא תקן איכות גבוה יותר עם דרישות מחמירות הרבה יותר מאשרPSL1.
להלן ארבעת ההבדלים העיקריים:
בדיקת השפעה (קשיחות):חובה עבורPSL2(כדי להבטיח שהצינור לא ייסדק בתנאי קור או-לחץ גבוה), אך לא נדרש עבור PSL1.
הרכב כימי: PSL2יש מגבלות מחמירות יותר על תכולת פחמן, זרחן וגופרית. זה גם מחייב מקסימוםשווה ערך פחמן (CE)כדי להבטיח יכולת ריתוך טובה יותר.
חוזק מכני: PSL2מפרט אמַקסִימוּםחוזק תפוקה ותפוקה מקסימלית-ל-יחס מתיחה, בעוד PSL1 מציין רק מינימום. זה הופך את PSL2 ליותר צפוי תחת לחץ.
יכולת מעקב: PSL2צינורות דורשים מעקב של 100% (מחום הפלדה הגולמית ועד למוצר הסופי) ובדיקה קפדנית יותר לא-הרסנית (NDT), בעוד PSL1 דורש עקיבות בסיסית בלבד.
למה שווה API 5L כיתה X52?
API 5L Grade X52 מקביל בעיקר ל-ISO 3183 L360כיתה פלדה.
מקבילות מרכזיות אזוריות כוללות:
ISO 3183:L360 (מבוסס על חוזק תפוקה מינימלי של 360 MPa)
GB/T 9711:L360 (תקן סיני)
DIN 17172:StE 360.7 (תקן גרמני)
